SPROCKET

เฟืองโซ่ เป็นอุปกรณ์ที่ใช้ในการขับเคลื่อนโซ่ในระบบส่งกำลัง เฟืองโซ่มีฟันที่ขบกับร่องโซ่เพื่อขับเคลื่อนโซ่ เฟืองโซ่มีให้เลือกหลายประเภทและขนาดขึ้นอยู่กับการใช้งาน
เฟืองโซ่ อุตสาหกรรมเป็นเฟืองโซ่ที่ออกแบบมาสำหรับการใช้งานหนักในสภาพแวดล้อมอุตสาหกรรม เฟืองโซ่อุตสาหกรรมมักจะทำจากเหล็กหรือวัสดุอื่นๆ ที่ทนทาน เฟืองโซ่อุตสาหกรรมมีให้เลือกหลายขนาดและรูปแบบขึ้นอยู่กับการใช้งาน เฟืองโซ่อุตสาหกรรมมักใช้กับสายพานลำเลียง เครื่องจักรกลทางการเกษตร และเครื่องจักรก่อสร้าง

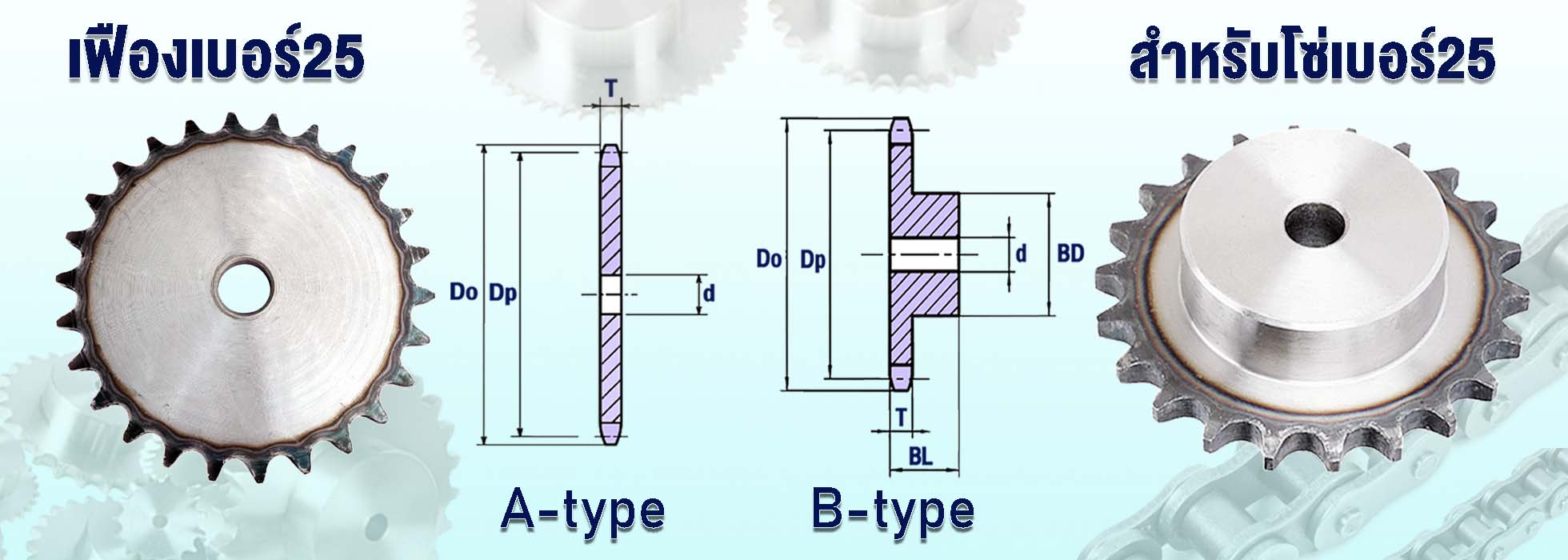

เฟืองสำหรับโซ่เบอร์25 ( RS25-1R )

Chain:No.25

Chain Pitch:(P)6.35mm.

Bushing Link Inner Width:(W)3.18mm.

Bushing Outside Diameter:(Dr)3.30mm.

Tooth Width:(T)2.8mm.

Type A	Type B	DO	DP	d	BD	T	BL	สำหรับโซ่เบอร์25
25-10TA	25-10TB	23	20.55	6	14	2.8	15	10 ฟัน
25-11TA	25-11TB	25	22.54	7	15	2.8	15	11 ฟัน
25-12TA	25-12TB	28	24.53	7	15	2.8	15	12 ฟัน
25-13TA	25-13TB	30	26.53	7	18	2.8	15	13 ฟัน
25-14TA	25-14TB	32	28.54	7	20	2.8	15	14 ฟัน
25-15TA	25-15TB	34	30.54	7	20	2.8	15	15 ฟัน
25-16TA	25-16TB	36	32.55	9	25	2.8	15	16 ฟัน
25-17TA	25-17TB	38	34.56	9	25	2.8	15	17 ฟัน
25-18TA	25-18TB	40	36.57	9	25	2.8	15	18 ฟัน
25-19TA	25-19TB	42	38.58	9	28	2.8	15	19 ฟัน
25-20TA	25-20TB	44	40.59	9	28	2.8	15	20 ฟัน
25-21TA	25-21TB	46	42.61	9	28	2.8	15	21 ฟัน
25-22TA	25-22TB	48	44.62	9	30	2.8	15	22 ฟัน
25-23TA	25-23TB	50	46.63	9	30	2.8	15	23 ฟัน
25-24TA	25-24TB	52	48.65	9	30	2.8	15	24 ฟัน
25-25TA	25-25TB	54	50.66	9	35	2.8	15	25 ฟัน
25-26TA	25-26TB	56	52.68	9	35	2.8	15	26 ฟัน
25-27TA	25-27TB	58	54.70	9	35	2.8	15	27 ฟัน
25-28TA	25-28TB	60	56.71	9	35	2.8	15	28 ฟัน
25-29TA	25-29TB	62	58.73	9	35	2.8	15	29 ฟัน
25-30TA	25-30TB	64	60.75	9	35	2.8	15	30 ฟัน
25-31TA	25-34TB	66	62.77	10	40	2.8	20	31 ฟัน
25-32TA	25-32TB	68	64.78	10	40	2.8	20	32 ฟัน
25-33TA	25-33TB	70	66.80	10	40	2.8	20	33 ฟัน
25-34TA	25-34TB	72	68.82	10	40	2.8	20	34 ฟัน
25-35TA	25-35TB	74	70.84	10	40	2.8	20	35 ฟัน
25-36TA	25-36TB	76	72.86	10	40	2.8	20	36 ฟัน
25-37TA	25-37TB	78	74.88	10	40	2.8	20	37 ฟัน
25-38TA	25-38TB	80	76.90	10	40	2.8	20	38 ฟัน

เฟืองสำหรับโซ่เบอร์35 ( RS35-1R )

Chain:No.35
Chain Pitch:(P)9.525mm.
Bushing Link Inner Width:(W)4.78mm.
Bushing Outside Diameter:(Dr)5.08mm.
Tooth Width:(T)4.3mm.

Type A	Type B	DO	DP	d	BD	T	BL	สำหรับโซ่เบอร์35
35-10TA	35-10TB	35	30.82	8	24.5	4.3	20	10 ฟัน
35-11TA	35-11TB	38	33.81	8	27	4.3	20	11 ฟัน
35-12TA	35-12TB	41	36.8	9	30.5	4.3	20	12 ฟัน
35-13TA	35-13TB	44	39.8	9	32	4.3	20	13 ฟัน
35-14TA	35-14TB	47	42.81	9	32	4.3	20	14 ฟัน
35-15TA	35-15TB	51	45.81	9	35	4.3	20	15 ฟัน
35-16TA	35-16TB	54	48.82	9	37	4.3	20	16 ฟัน
35-17TA	35-17TB	57	51.84	11	41	4.3	20	17 ฟัน
35-18TA	35-18TB	60	54.85	11	44	4.3	20	18 ฟัน
35-19TA	35-19TB	63	57.87	11	47	4.3	20	19 ฟัน
35-20TA	35-20TB	66	60.89	11	50	4.3	20	20 ฟัน
35-21TA	35-21TB	69	63.91	11	53	4.3	20	21ฟัน
35-22TA	35-22TB	72	66.93	11	56	4.3	20	22 ฟัน

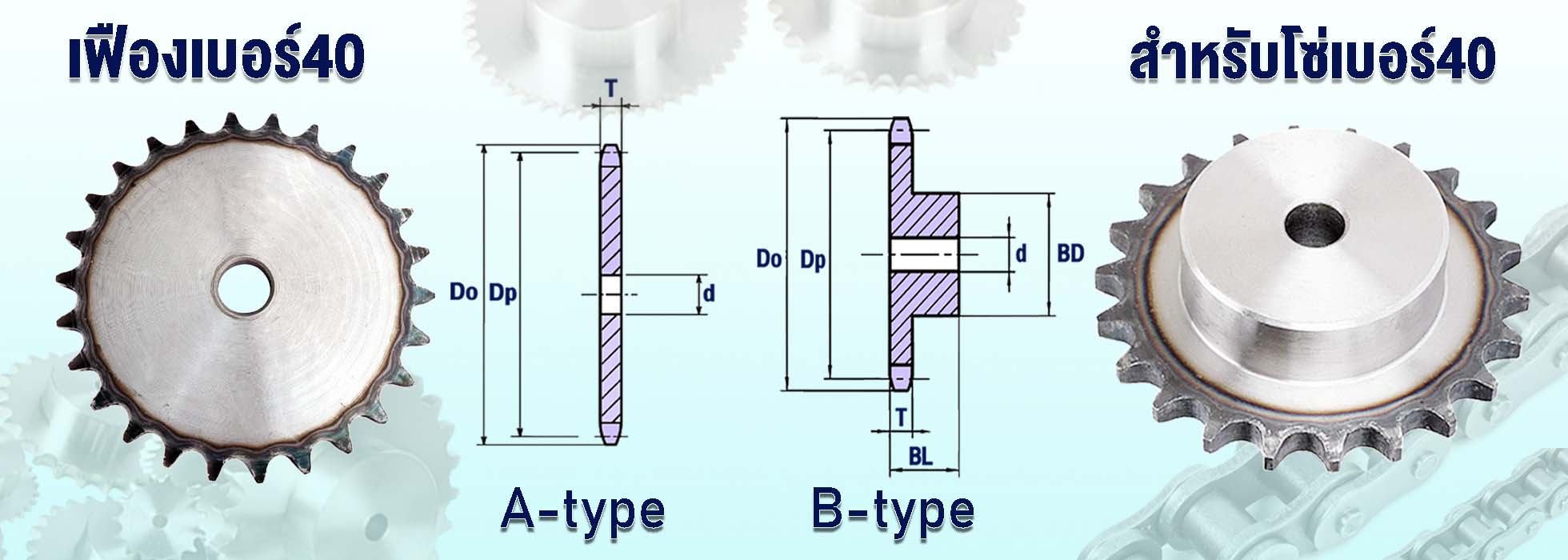

เฟืองสำหรับโซ่เบอร์40 ( RS40-1R )

Chain:No.40
Chain Pitch:(P)12.70mm.
Bushing Link Inner Width:(W)7.92mm.
Bushing Outside Diameter:(Dr)7.92mm.
Tooth Width:(T)7.2mm.

Type A	Type B	DO	DP	d	BD	T	BL	สำหรับโซ่เบอร์40
40-9TA	40-9TB	43	37.13	9	28	7.2	22	9 ฟัน
40-10TA	40-10TB	47	41.10	9	28	7.2	25	10 ฟัน
40-11TA	40-11TB	51	45.08	10	30	7.2	25	11 ฟัน
40-12TA	40-12TB	55	49.07	10	34	7.2	25	12 ฟัน
40-13TA	40-13TB	59	53.07	12	42	7.2	25	13 ฟัน
40-14TA	40-14TB	63	57.07	12	46	7.2	25	14 ฟัน
40-15TA	40-15TB	67	61.08	12	50	7.2	25	15 ฟัน
40-16TA	40-16TB	71	65.10	13	54	7.2	30	16 ฟัน
40-17TA	40-17TB	76	69.12	13	54	7.2	30	17 ฟัน
40-18TA	40-18TB	80	73.14	13	54	7.2	30	18 ฟัน
40-19TA	40-19TB	84	77.16	14	54	7.2	30	19 ฟัน
40-20TA	40-20TB	88	81.18	14	56	7.2	30	20 ฟัน
40-21TA	40-21TB	92	85.21	14	56	7.2	40	21ฟัน
40-22TA	40-22TB	96	89.24	14	56	7.2	40	22 ฟัน

เฟืองสำหรับโซ่เบอร์50 ( RS50-1R )

Chain:No.50
Chain Pitch:(P)15.875mm.
Bushing Link Inner Width:(W)9.53mm.
Bushing Outside Diameter:(Dr)10.16mm.
Tooth Width:(T)8.7mm.

Type A	Type B	DO	DP	d	BD	T	BL	สำหรับโซ่ เบอร์50

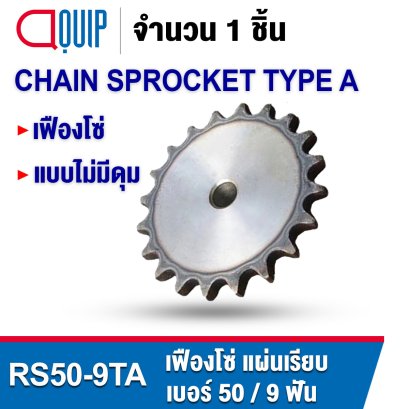

50-9TA	50-9TB	53	46.42	10	34	8.7	25	9 ฟัน
50-10TA	50-10TB	58	51.37	10	35	8.7	25	10 ฟัน
50-11TA	50-11TB	64	56.36	12	37	8.7	25	11 ฟัน
50-12TA	50-12TB	69	61.34	12	43	8.7	25	12 ฟัน
50-13TA	50-13TB	74	66.34	12	48	8.7	30	13 ฟัน
50-14TA	50-14TB	79	71.34	12	53	8.7	30	14 ฟัน
50-15TA	50-15TB	84	76.35	12	58	8.7	30	15 ฟัน
50-16TA	50-16TB	89	81.37	14	63	8.7	30	16 ฟัน
50-17TA	50-17TB	94	83.39	14	65	8.7	40	17ฟัน
50-18TA	50-18TB	100	91.42	14	65	8.7	40	18 ฟัน
50-19TA	50-19TB	105	69.45	14	65	8.7	40	19 ฟัน
50-20TA	50-20TB	110	101.48	14	70	8.7	45	20 ฟัน
50-21TA	50-21TB	115	106.51	14	70	8.7	45	21 ฟัน
50-22TA	50-22TB	120	111.55	16	70	8.7	45	22 ฟัน
50-23TA	50-23TB	125	116.58	16	70	8.7	45	23 ฟัน
50-24TA	50-24TB	130	121.62	16	70	8.7	45	24 ฟัน
50-25TA	50-25TB	135	126.66	16	70	8.7	45	25 ฟัน

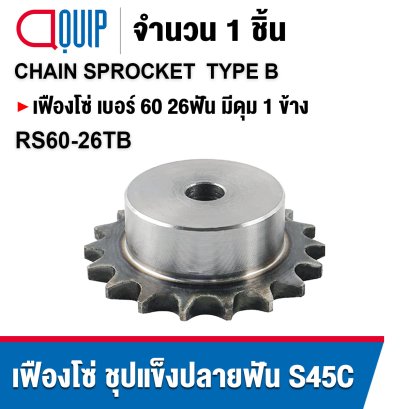

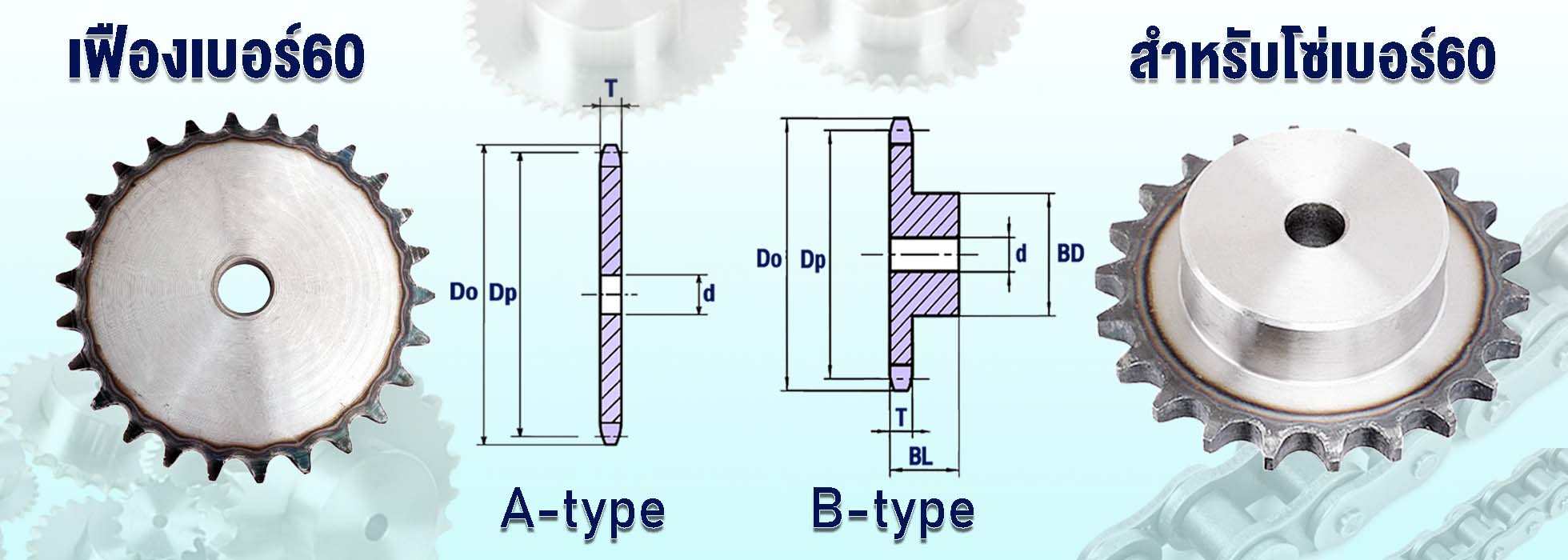

เฟืองสำหรับโซ่เบอร์60 ( RS60-1R )
Chain:No.60
Chain Pitch:(P)19.05mm.
Bushing Link Inner Width:(W)12.70mm.
Bushing Outside Diameter:(Dr)11.91mm.
Tooth Width:(T)11.7mm.

Type A	Type B	DO	DP	d	BD	T	BL	สำหรับโซ่ เบอร์60
60-9TA	60-9TB	64	55.70	12	45	11.7	32	9 ฟัน
60-10TA	60-10TB	70	61.62	13	45	11.7	40	10 ฟัน
60-11TA	60-11TB	76	67.62	13	45	11.7	40	11 ฟัน
60-12TA	60-12TB	83	73.60	13	51	11.7	40	12 ฟัน
60-13TA	60-13TB	89	79.60	13	56	11.7	40	13 ฟัน
60-14TA	60-14TB	95	85.61	16	56	11.7	40	14 ฟัน
60-15TA	60-15TB	101	91.62	16	56	11.7	40	15 ฟัน
60-16TA	60-16TB	107	97.65	16	56	11.7	40	16 ฟัน
60-17TA	60-17TB	113	103.67	16	70	11.7	40	17 ฟัน
60-18TA	60-18TB	119	109.71	16	70	11.7	40	18 ฟัน
60-19TA	60-19TB	126	115.74	16	70	11.7	40	19 ฟัน
60-20TA	60-20TB	132	121.78	16	80	11.7	40	20 ฟัน
60-21TA	60-21TB	138	127.82	16	80	11.7	45	21ฟัน
60-22TA	60-22TB	144	133.86	16	80	11.7	45	22 ฟัน
