ADAPTER SLEEVE AND LOCK NUTS

ปลอกลัดเพลา (Adapter Sleeve)
ชิ้นส่วนเครื่องจักรกลที่ใช้สำหรับปรับขนาดเพลาให้พอดีกับรูของตลับลูกปืน มีลักษณะเป็นปลอกทรงกระบอกกลวง มีเกลียวภายในและภายนอก ผลิตจากวัสดุที่แข็งแรง ทนทาน เช่น เหล็ก สเตนเลส หรืออลูมิเนียม

หน้าที่หลักของปลอกลัดเพลา Adapter Sleeve

ปรับขนาดเพลาให้พอดีกับรูของตลับลูกปืน ช่วยให้สามารถติดตั้งตลับลูกปืนกับเพลาที่มีขนาดต่างกันได้
- ช่วยลดแรงเสียดทานระหว่างเพลาและตลับลูกปืน
- ช่วยกระจายแรงกดที่กระทำต่อตลับลูกปืน
- ช่วยยืดอายุการใช้งานของตลับลูกปืน

Lock Nuts: น็อตล็อคใช้เพื่อยึดแบริ่งเข้ากับเพลา
Lock Nuts แหวนล็อค น็อตล็อคเพื่อยึดแบริ่งเข้ากับเพลา เนื่องจากมีการสั่นสะเทือนและการรับน้ำหนักมาก
Once the adapter sleeve and bearing are positioned, the lock nut is tightened onto the adapter sleeve's threads.
The lock nut's internal mechanism (like nylon inserts or slots) creates friction and prevents the nut from loosening due to vibration or rotation.
Ensures the bearing stays securely fixed on the shaft.

Lock washer แหวนรองจักร
Lock washer แหวนล็อคแบบเมตริกชนิดเพื่อยึดน็อตล็อค KM, KML และ HM T เข้ากับเพลาหรือปลอกอะแดปเตอร์ และป้องกันการคลาย ใช้ยึดรูกุญแจในเพลาหรือเกลียวปลอกอะแดปเตอร์ เมื่อติดตั้งแหวนรองแล้ว แถบใดแถบหนึ่งจะโค้งงอลงในช่องใดช่องหนึ่งที่มีเส้นผ่านศูนย์กลางภายนอกของน็อตล็อค สิ่งนี้จะสร้างการล็อคเชิงบวกที่ป้องกันไม่ให้น็อตหมุน

Lock Nuts แหวนล็อค KM

Lock nut No.	G	d1	d3	B	b	h	Lock washer No.
KM0	M10x0.75	13.5	18	4	3	2.0	MB0
KM1	M12x1	17	22	4	3	2.0	MB1
KM2	M15x1	21	25	5	4	2.0	MB2
KM3	M17x1	24	28	5	4	2.0	MB3
KM4	M20x1	26	32	6	4	2.0	MB4
KM5	M25x1.5	32	38	7	5	2.0	MB5
KM6	M30x1.5	38	45	7	5	2.0	MB6
KM7	M35x1.5	44	52	8	5	2.0	MB7
KM8	M40x1.5	50	58	9	6	2.5	MB8
KM9	M45x1.5	56	65	10	6	2.5	MB9
KM10	M50x1.5	61	70	11	6	2.5	MB10
KM11	M55x2	67	75	11	7	3.0	MB11
KM12	M60x2	73	80	11	7	3.0	MB12
KM13	M65x2	79	85	12	7	3.0	MB13
KM14	M70x2	85	92	12	8	3.5	MB14
KM15	M75x2	90	98	13	8	3.5	MB15
KM16	M80x2	95	105	15	8	3.5	MB16
KM17	M85x2	102	110	16	8	3.5	MB17
KM18	M90x2	108	120	16	10	4.0	MB18
KM19	M95x2	113	125	17	10	4.0	MB19
KM20	M100x2	120	130	18	10	4.0	MB20
KM21	M105x2	126	140	18	12	5.0	MB21
KM22	M110x2	133	145	19	12	5.0	MB22
KM23	M115x2	137	150	19	12	5.0	MB23
KM24	M120x2	138	155	20	12	5.0	MB24
KM25	M125x2	148	160	21	12	5.0	MB25
KM26	M130x2	149	165	21	12	5.0	MB26
KM27	M135x2	160	175	22	14	6.0	MB27
KM28	M140x2	160	180	22	14	6.0	MB28
KM29	M145x2	171	190	24	14	6.0	MB29
KM30	M150x2	171	195	24	14	6.0	MB30
KM31	M155x3	182	200	25	16	7.0	MB31
KM32	M160x3	182	210	25	16	7.0	MB32
KM33	M165x3	193	210	26	16	7.0	MB33
KM34	M170x3	193	220	26	16	7.0	MB34
KM36	M180x3	203	230	27	18	8.0	MB36
KM38	M190x3	214	240	28	18	8.0	MB38
KM40	M200x3	226	25	29	18	8.0	MB40

Lock washer แหวนล็อค MB

Lock washer No.	d	d1	d2	B	f	M	Lock nut No.
MB0	10	13.5	21	1	3	8.5	KM0
MB1	12	17	25	1	3	10.5	KM1
MB2	15	21	28	1	4	13.5	KM2
MB3	17	24	32	1	4	15.5	KM3
MB4	20	26	36	1	4	18.5	KM4
MB5	25	32	42	1.25	5	23	KM5
MB6	30	38	49	1.25	5	27.5	KM6
MB7	35	44	57	1.25	6	32.5	KM7
MB8	40	50	62	1.25	6	37.5	KM8
MB9	45	56	69	1.25	6	42.5	KM9
MB10	50	61	74	1.25	6	47.5	KM10
MB11	55	67	81	1.50	8	52.5	KM11
MB12	60	73	86	1.50	8	57.5	KM12
MB13	65	79	92	1.50	8	62.5	KM13
MB14	70	85	98	1.50	8	66.5	KM14
MB15	75	90	104	1.50	8	71.5	KM15
MB16	80	95	112	1.75	10	76.5	KM16
MB17	85	102	119	1.75	10	81.5	KM17
MB18	90	108	126	1.75	10	86.5	KM18
MB19	95	113	133	1.75	10	91.5	KM19
MB20	100	120	142	1.75	12	96.5	KM20
MB21	105	126	145	1.75	12	100.5	KM21
MB22	110	133	154	1.75	12	105.5	KM22
MB23	115	137	159	2	12	110.5	KM23
MB24	120	138	164	2	14	115	KM24
MB25	125	148	170	2	14	120	KM25
MB26	130	149	175	2	14	125	KM26
MB27	135	160	185	2	14	130	KM27
MB28	140	160	192	2	16	135	KM28
MB29	145	172	202	2	16	140	KM29
MB30	150	171	205	2	16	145	KM30
MB31	155	182	212	2.5	18	147.5	KM31
MB32	160	182	217	2.5	18	154	KM32
MB33	165	193	222	2.5	18	157.5	KM33
MB34	170	193	232	2.5	18	164	KM34
MB36	180	203	242	2.5	20	174	KM36
MB38	190	214	252	2.5	20	184	KM38
MB40	200	226	262	2.5	20	194	KM40

Adapter sleever ชุดปลอกปรับขนาดเพลา เป็นส่วนประกอบทางกลที่ใช้ในการปรับแบริ่งที่มีรูเจาะเรียวให้พอดีกับเพลาทรงกระบอก โดยทั่วไปแล้วปลอกอะแดปเตอร์จะทำจากเหล็กหรือเหล็กหล่อ และมีจำหน่ายหลายขนาดเพื่อให้พอดีกับตลับลูกปืนและเพลาที่แตกต่างกัน

Adapter No. Hxx	Diameter mm. d1	Adapter No. HExx	Diameter inch d1	l	Dm	c	d2	suitable bearing to match sleeve
H 205	20	HE 205	3/4"	26	38	8	M25x1.5	1205K 20205K
H 305	20	HE 305	3/4"	29	38	8	M25x1.5	2205K 1305K 20305K 22205K
H 2305	20	HE 2305	3/4"	35	38	8	M25x1.5	2305K
H 206	25	HE 206	1"	27	45	8	M30x1.5	1206K 20206K
H 306	25	HE 306	1"	31	45	8	M30x1.5	2206K 1306K 20306K 22206K

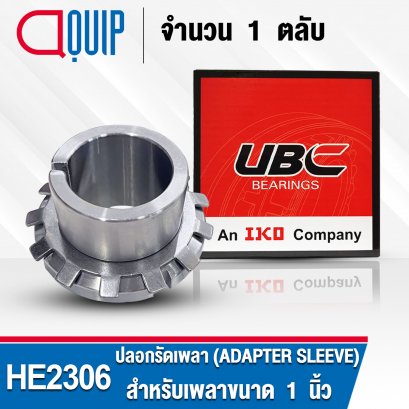

H 2306	25	HE 2306	1"	38	45	8	M30x1.5	2306K
H 207	30	-	-	29	52	9	M35x1.5	1207K 20207K
H 307	30	HE 307	1.1/8"	35	52	9	M35x1.5	2207K 1307K 20307K 22207K
H 2307	30	-	-	43	52	9	M35x1.5	2307K
H 208	35	HE 208	1.1/4"	31	58	10	M40x1.5	1208K 20208K
H 308	35	HE 308	1.1/4"	36	58	10	M40x1.5	2208K 1308K 20308K 22208K
H 2308	35	HE 2308	1.1/4"	46	58	10	M40x1.5	2308K 22308K

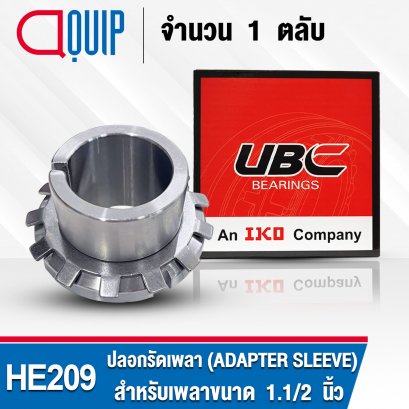

H 209	40	HE 209	1.1/2"	33	65	11	M45x1.5	1209K 20209K
H 309	40	HE 309	1.1/2"	39	65	11	M45x1.5	2209K 1309K 20309K 21309K 22209K
H 2309	40	HE 2309	1.1/2"	50	65	11	M45x1.5	2309K 22309K
H 210	45	HE 210	1.3/4"	35	70	12	M50x1.5	1210K 20210K
H 310	45	HE 310	1.3/4"	42	70	12	M50x1.5	2210K 1310K 20310K 21310K 22210K
H 2310	45	HE 2310	1.3/4"	55	70	12	M50x1.5	2310K 22310K
H 211	50	HE 211	2"	37	75	12	M55x2	1211K 20211K

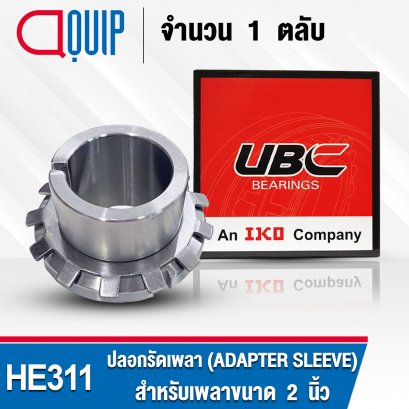

H 311	50	HE 311	2"	45	75	12	M55x2	2211K 1311K 20311K 21311K 22211K
H 2311	50	HE 2311	2"	59	75	12	M55x2	2311K 22311K
H 212	55	-	-	38	80	13	M60x2	1212K 20212K
H 312	55	-	-	47	80	13	M60x2	2212K 1312K 20312K 21312K 22212K
H 2312	55	-	-	62	80	13	M60x2	2312K 22312K

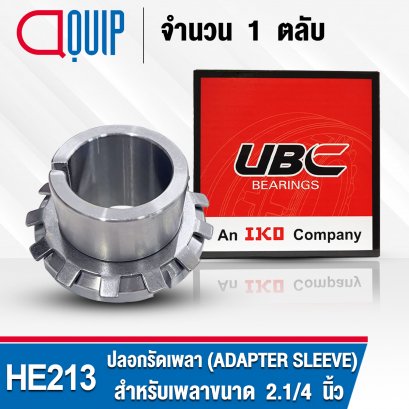

H 213	60	HE 213	2.1/4"	40	85	14	M65x2	1213K 20213K
H 313	60	HE 313	2.1/4"	50	85	14	M65x2	2213K 1313K 20313K 21313K 22213K

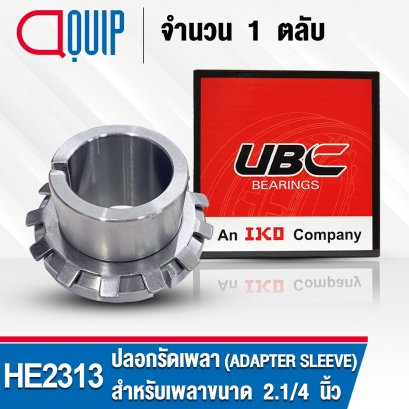

H 2313	60	HE 2313	2.1/4"	65	85	14	M65x2	2313K 22313K
H 214	65	-	2"	41	92	14	M70x2	1214K 20214K
H 314	65	-	2"	52	92	14	M70x2	2214K 1314K 20314K 21314K 22214K
H 2314	65	-	2"	68	92	14	M70x2	2314K 22314K
H 215	65	HE 215	2.1/2"	43	98	15	M75x2	1215K 20215K
H 315	65	HE 315	2.1/2"	55	98	15	M75x2	2215K 1315K 20315K 21315K 22215K
H 2315	65	HE 2315	2.1/2"	73	98	15	M75x2	2315K 22315K
H 216	70	HE 216	2.3/4"	46	105	17	M80x2	1216K 20216K
H 316	70	HE 316	2.3/4"	59	105	17	M80x2	2216K 1316K 20316K 21316K 22216K

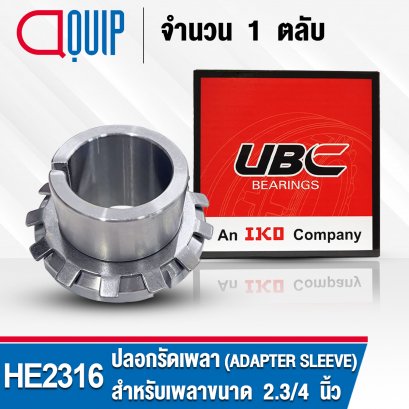

H 2316	70	HE 2316	2.3/4"	78	105	17	M80x2	2316K 22316K
H 217	75	HE 217	3"	50	110	18	M85x2	1217K 20217K
H 317	75	HE 317	3"	63	110	18	M85x2	2217K 1317K20317K 21317K 22217K

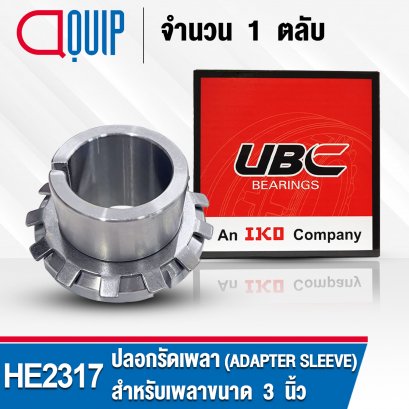

H 2317	75	HE 2317	3"	82	110	18	M85x2	2317K 22317K
H 218	80	HE 218	3.1/4"	52	120	18	M90x2	1218K 20218K
H 318	80	HE 318	3.1/4"	65	120	18	M90x2	2218K 1318K 20318K 21318K 22218K

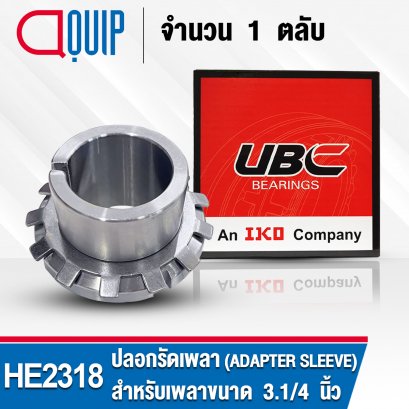

H 2318	80	HE 2318	3.1/4"	86	120	18	M90x2	2318K 22318K 23218K
H 219	85	HE 219	3.3/8"	55	125	19	M95x2	1219K 20219K
H 319	85	HE 319	3.3/8"	68	125	19	M95x2	2219K 1319K 20319K 21319K 22219K
H 2319	85	HE 2319	3.3/8"	90	130	19	M95x2	2319K 22319K 23219K
H 220	90	HE 220	3.1/2"	58	130	20	M100x2	1220K 20220K
H 320	90	HE 320	3.1/2"	71	130	20	M100x2	2220K 1320K 20320K 21320K 22220K
H 3120	90	HE 3120	3.1/2"	76	130	20	M100x2	2320K 22320K 23220K
H 2320	90	HE 2320	3.1/2"	97	130	20	M100x2
H 221	95	-	-	60	140	20	M105x2	1221K 20221K
H 321	95	-	-	74	140	20	M105x2	1321K
H 222	100	HE 222	4"	63	145	21	M110x2	1222K 20222K
H 322	100	HE 322	4"	77	145	21	M110x2	20322K 2222K 21322K
H 3122	100	HE 3122	4"	81	145	21	M110x2	23122K
H 2322	100	HE 2322	4"	105	145	21	M110x2	2322K 22322K 23222K
H 3024	110	HE 3024	4.1/4"	72	145	22	M120x2	20224K 23024K
H 3124	110	HE 3124	4.1/4"	88	155	22	M120x2	20324K 23124K 22224K
H 2324	110	HE 2324	4.1/4"	112	155	22	M120x2	22324K 23224K
H 3026	115	HE 3026	4.1/2"	80	155	22	M130x2	20226K 23026K
H 3126	115	HE 3126	4.1/2"	92	165	23	M130x2	20326K 23126K 22226K
H 2326	115	HE 2326	4.1/2"	121	165	23	M130x2	22326K 23226K
H 3028	125	HE 3028	5"	82	165	24	M140x2	20228K 23028K
H 3128	125	HE 3128	5"	97	180	24	M140x2	20328K 23128K 22228K
H 2328	125	HE 2328	5"	131	180	24	M140x2	22328K 23228K
H 3030	135	HE 3030	5.1/4"	87	180	26	M150x2	20230K 23030K
H 3130	135	HE 3130	5.1/4"	111	195	26	M150x2	20330K 23130K 22230K
H 2330	135	HE 2330	5.1/4"	139	195	26	M150x2	23230K 22330K
H 3032	140	HE 3032	5.1/2"	93	190	28	M160x3	20232K 23032K
H 3132	140	HE 3132	5.1/2"	119	210	28	M160x3	20332K 23132K 22232K
H 2332	140	HE 2332	5.1/2"	147	210	28	M160x3	23232K 22332K
H 3034	150	HE 3034	6"	101	200	29	M170x3	20234K 23034K
H 3134	150	HE 3134	6"	122	220	29	M170x3	20334K 23134K 22234K
H 2334	150	HE 2334	6"	154	220	29	M170x3	23234K 22334K
H 3036	160	HE 3036	6.1/2"	109	210	30	M180x3	20236K 23036K 20336K
H 3136	160	HE 3136	6.1/2"	131	230	30	M180x3	23136K 22236K
H 2336	160	HE 2336	6.1/2"	161	230	30	M180x3	23236K 222336K
H 3038	170	HE 3038	6.3/4"	112	220	31	M190x3	20238K 23038K 20338K
H 3138	170	HE 3138	6.3/4"	141	240	31	M190x3	23138K 22238K
H 2338	170	HE 2338	6.3/4"	169	240	31	M190x3	23238K 22238K
H 3040	180	HE 3040	7"	120	240	32	M200x3	20240K 23040K 20340K
H 3140	180	HE 3140	7"	150	250	32	M200x3	23140K 22240K
H 2340	180	HE 2340	7"	176	250	32	M200x3	23240K 22340K
H 3044	200	-	-	126	260	30	Tr200x4	20244K 23044K 20344K
H 3144	200	-	-	161	280	35	Tr200x4	23144K 22244K
H 2344	200	-	-	186	280	35	Tr200x4	23244K 22344K
