PLAIN BEARINGS
ตลับลูกปืนแบบพิเศษที่ออกแบบมาเพื่อรองรับการหมุนที่มีแรงเสียดทานต่ำ และสามารถรองรับการเยื้องศูนย์ระหว่างชิ้นส่วนที่ประกบกันได้ การออกแบบแบบทรงกลมช่วยให้ลูกบอลสามารถเคลื่อนที่ภายในแหวนรอง รองรับการเยื้องศูนย์ระหว่างเพลาและตัวเรือน
PHS Rod End ลูกหมากเกลียวใน
ลูกปืนตาเหลือกชนิดมีแกน มีลักษณะเป็นทรงกลมด้านด้านนอกกลวงสำหรับใส่แกนต่างๆ ลักษณะเหมือนลูกตา ซึ่งสามารถหมุดได้หลายทิศทาง หมุนซ้าย ขวา หน้า ขึ้น ลงได้ มีแกนต่อจากด้านหัว ซึ่งมีทั้งเกลียวซ้าย และเกลียวขวา นำไปใช้ประโยชน์ได้หลายหลายรูปแบบ ทำเป็นข้อต่อในแบบที่ไม่อยู่นิ่ง ไม่คงที่ ให้การสวิงของชิ้นงานได้ วัสดุความแข็งของ Rod End มีความแข็งเทียบเท่ากับความแข็งของตลับลูกปืน ทำให้มั่นใจได้กับการนำไปใช้งานที่มีการรับแรง โหลด ต่างๆได้ดี
POS Rod End ลูกหมากเกลียวนอก
ลูกปืนตาเหลือกชนิดมีแกน มีลักษณะเป็นทรงกลมด้านด้านในกลวงสำหรับใส่แกนต่างๆ ลักษณะเหมือนลูกตา ซึ่งสามารถหมุดได้หลายทิศทาง หมุนซ้าย ขวา หน้า ขึ้น ลงได้ มีแกนต่อจากด้านหัว ซึ่งมีทั้งเกลียวซ้าย และเกลียวขวา นำไปใช้ประโยชน์ได้หลายหลายรูปแบบ ทำเป็นข้อต่อในแบบที่ไม่อยู่นิ่ง ไม่คงที่ ให้การสวิงของชิ้นงานได้ วัสดุความแข็งของ Rod End มีความแข็งเทียบเท่ากับความแข็งของตลับลูกปืน ทำให้มั่นใจได้กับการนำไปใช้งานที่มีการรับแรง โหลด ต่างๆได้ดี
| Model No. | L | D | B1 | d | S1 | W | D1 | D2 | B | L1 | L2 | l | d1 | เกลียวซ้าย | เกลียวขวา |
| PHS 5 | 35 | 16 | 8 | 5 | M5x0.8 | 9 | 9 | 11 | 6 | 27 | 4 | 14 | 7.7 | PHS 5 L | PHS 5 R |
| PHS 6 | 39 | 18 | 9 | 6 | M6x1 | 11 | 10 | 13 | 6.75 | 30 | 5 | 14 | 9 | PHS 6 L | PHS 6 R |
| PHS 8 | 47 | 22 | 12 | 8 | M8x1.25 | 14 | 12.5 | 16 | 9 | 36 | 5 | 17 | 10.4 | PHS 8 L | PHS 8 R |
| PHS 10 | 56 | 26 | 14 | 10 | M10x1.5 | 17 | 15 | 19 | 10.5 | 43 | 6.5 | 21 | 12.9 | PHS 10 L | PHS 10 R |
| PHS 12 | 65 | 30 | 16 | 12 | M12x1.75 | 19 | 17.5 | 22 | 12 | 50 | 6.5 | 24 | 15.4 | PHS 12 L | PHS 12 R |
| PHS 14 | 74 | 34 | 19 | 14 | M14x2 | 22 | 20 | 25 | 13.5 | 57 | 8 | 27 | 16.9 | PHS 14 L | PHS 14 R |
| PHS 16 | 83 | 38 | 21 | 16 | M16x2 | 22 | 22 | 27 | 15 | 64 | 8 | 33 | 19.4 | PHS 16 L | PHS 16 R |
| PHS 18 | 92 | 42 | 23 | 18 | M18x1.5 | 27 | 25 | 31 | 16.5 | 71 | 10 | 36 | 21.9 | PHS 18 L | PHS 18 R |
| PHS 20 | 100 | 46 | 25 | 20 | M20x1.5 | 30 | 27.5 | 34 | 18 | 77 | 10 | 40 | 24.4 | PHS 20 L | PHS 20 R |
| PHS 22 | 109 | 50 | 28 | 22 | M22x1.5 | 32 | 30 | 37 | 20 | 84 | 12 | 43 | 25.8 | PHS 22 L | PHS 22 R |
| PHS 25 | 124 | 60 | 31 | 25 | M24x2 | 36 | 33.5 | 42 | 22 | 94 | 12 | 48 | 29.6 | PHS 25 L | PHS 25 R |
| PHS 30 | 145 | 70 | 37 | 30 | M30x2 | 41 | 40 | 50 | 25 | 110 | 15 | 56 | 34.8 | PHS 30 L | PHS 30 R |
| Model | L | D | d | B1 | S1 | B | L1 | l | d1 | เกลียวซ้าย | เกลียวขวา |
| POS 5 | 41 | 16 | 5 | 8 | M5x0.8 | 6 | 33 | 20 | 7.7 | POS 5 L | POS 5 |
| POS 6 | 45 | 18 | 6 | 9 | M6x1 | 6.75 | 36 | 22 | 9 | POS 6 L | POS 6 |
| POS 8 | 53 | 22 | 8 | 12 | M8x1.25 | 9 | 42 | 25 | 10.4 | POS 8 L | POS 8 |
| POS 10 | 61 | 26 | 10 | 14 | M10x1.5 | 10.5 | 48 | 29 | 12.4 | POS 10 L | POS 10 |
| POS 12 | 69 | 30 | 12 | 16 | M12x1.75 | 12 | 54 | 33 | 15.4 | POS 12 L | POS 12 |
| POS 14 | 77 | 34 | 14 | 19 | M14x2 | 13.5 | 60 | 36 | 16.9 | POS 14 L | POS 14 |
| POS 16 | 85 | 38 | 16 | 21 | M16x2 | 15 | 66 | 40 | 19.4 | POS 16 L | POS 16 |
| POS 18 | 93 | 42 | 18 | 23 | M18x1.5 | 16.5 | 72 | 44 | 21.9 | POS 18 L | POS 18 |
| POS 20 | 101 | 46 | 20 | 25 | M20x1.5 | 18 | 78 | 47 | 24.4 | POS 20 L | POS 20 |
| POS 22 | 109 | 50 | 22 | 28 | M22x1.5 | 20 | 84 | 51 | 25.8 | POS 22 L | POS 22 |
| POS 25 | 124 | 60 | 25 | 31 | M24x2 | 22 | 94 | 57 | 29.8 | POS 25 L | POS 25 |
| POS 30 | 145 | 70 | 30 | 37 | M30x2 | 25 | 110 | 66 | 34.8 | POS 30 L | POS 30 |
SPHS Rod End ลูกหมากเกลียวในสแตนเลส
Stainless Steel Rod End ลูกปืนตาเหลือกสแตเลส
| Model No.Stainless | d | B1 | B | d1 | D | S1 | L1 | l | L | L2 | D1 | D2 | W | เกลียวซ้าย | เกลียวขวา |
| SPHS 5 | 5 | 8 | 6 | 7.7 | 16 | M5 | 27 | 11 | 35 | 4 | 9 | 11 | 9 | SPHS5 L | SPHS5 R |
| SPHS 6 | 6 | 9 | 6.75 | 8.9 | 18 | M6 | 30 | 13 | 39 | 5 | 10 | 13 | 11 | SPHS6 L | SPHS6 R |
| SPHS 8 | 8 | 12 | 9 | 10.3 | 22 | M8 | 36 | 16 | 47 | 5 | 12.5 | 16 | 14 | SPHS8 L | SPHS8 R |
| SPHS 10 | 10 | 14 | 10.5 | 12.9 | 26 | M10 | 43 | 20 | 56 | 6.5 | 15 | 19 | 17 | SPHS10 L | SPHS10 R |
| SPHS 12 | 12 | 16 | 12 | 15.4 | 30 | M12 | 50 | 23 | 65 | 6.5 | 17.5 | 22 | 19 | SPHS12 L | SPHS12 R |
| SPHS 14 | 14 | 19 | 13.5 | 16.8 | 34 | M14 | 57 | 27 | 74 | 8 | 20 | 26 | 22 | SPHS14 L | SPHS14 R |
| SPHS 16 | 16 | 21 | 15 | 19.3 | 38 | M16 | 64 | 32 | 83 | 8 | 22 | 27 | 22 | SPHS16 L | SPHS16 R |
| SPHS 18 | 18 | 23 | 16.5 | 21.8 | 42 | M18x1.5 | 71 | 35 | 92 | 10 | 25 | 31 | 27 | SPHS18 L | SPHS18 R |
| SPHS 20 | 20 | 25 | 18 | 24.3 | 46 | M20x1.5 | 77 | 39 | 100 | 10 | 27.5 | 34 | 30 | SPHS20 L | SPHS20 R |
| SPHS 22 | 22 | 28 | 20 | 25.8 | 50 | M22x1.5 | 84 | 42 | 109 | 12 | 30 | 37 | 32 | SPHS22 L | SPHS22 R |
| SPHS 25 | 25 | 31 | 22 | 29.5 | 60 | M24x2 | 94 | 48 | 124 | 12 | 33.5 | 42 | 36 | SPHS25 L | SPHS25 R |
| SPHS 28 | 28 | 35 | 24 | 32.29 | 66 | M27x2 | 103 | 53 | 136 | 12 | 37 | 46 | 41 | SPHS28 L | SPHS28 R |
| SPHS 30 | 30 | 37 | 25 | 34.8 | 70 | M30x2 | 110 | 56 | 145 | 15 | 40 | 50 | 41 | SPHS30 L | SPHS30 R |
SPOS Rod End ลูกหมากเกลียวนอกสแตนเลส
Stainless Steel Rod End ลูกปืนตาเหลือกสแตนเลส
| Model No.Stainless | d | L | D | B1 | S1 | B | L1 | l | d1 | เกลียวซ้าย | เกลียวขวา |
| SPOS 5 | 5 | 41 | 16 | 8 | M5 | 6 | 33 | 20 | 7.7 | SPOS5 L | SPOS5 R |
| SPOS 6 | 6 | 45 | 18 | 9 | M6 | 6.75 | 36 | 22 | 9 | SPOS6 L | SPOS6 R |
| SPOS 8 | 8 | 53 | 22 | 12 | M8 | 9 | 42 | 25 | 10.4 | SPOS8 L | SPOS8 R |
| SPOS 10 | 10 | 61 | 26 | 14 | M10 | 10.5 | 48 | 29 | 12.9 | SPOS10 L | SPOS10 R |
| SPOS 12 | 12 | 69 | 30 | 16 | M12 | 12 | 54 | 33 | 15.4 | SPOS12 L | SPOS12 R |
| SPOS 14 | 14 | 77 | 34 | 19 | M14 | 13.5 | 60 | 36 | 16.9 | SPOS 14 L | SPOS14 R |
| SPOS 16 | 16 | 85 | 38 | 21 | M16 | 15 | 66 | 40 | 19.4 | SPOS16 L | SPOS16 R |
| SPOS 18 | 18 | 93 | 42 | 23 | M18x1.5 | 16.5 | 72 | 44 | 21.9 | SPOS18 L | SPOS18 R |
| SPOS 20 | 20 | 101 | 46 | 25 | M20x1.5 | 18 | 78 | 47 | 24.4 | SPOS20 L | SPOS20 R |
| SPOS 22 | 22 | 109 | 50 | 28 | M22x1.5 | 20 | 84 | 51 | 25.8 | SPOS22 L | SPOS22 R |
| SPOS 25 | 25 | 124 | 60 | 31 | M24x2 | 22 | 94 | 57 | 29.6 | SPOS25 L | SPOS25 R |
| SPOS 30 | 30 | 145 | 70 | 37 | M30x2 | 25 | 110 | 66 | 34.8 | SPOS30 L | SPOS30 R |

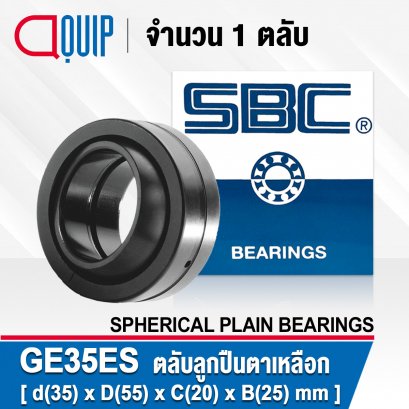

GE35ES-SBC
ตลับลูกปืนตาเหลือก เบอร์ GE35ES สำหรับเพลาขนาด 35 มม.
Sold 0 items

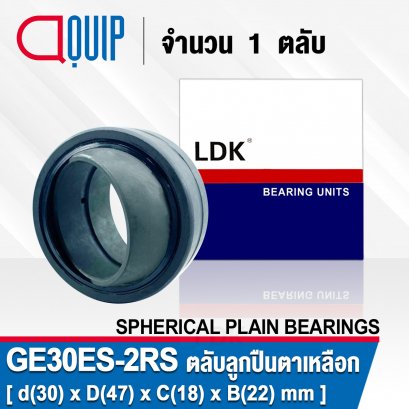

GE30ES-2RS-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE30ES-2RS มีซีลกันฝุ่น 2 ข้าง สำหรับเพลาขนาด 30 มม.
Sold 0 items
GE30ES-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE30ES สำหรับเพลาขนาด 30 มม.
Sold 0 items
GE30ES-SBC
ตลับลูกปืนตาเหลือก เบอร์ GE30ES สำหรับเพลาขนาด 30 มม.
Sold 0 items
GE25ES-2RS-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE25ES-2RS มีซีลกันฝุ่น 2 ข้าง สำหรับเพลาขนาด 25 มม.
Sold 0 items

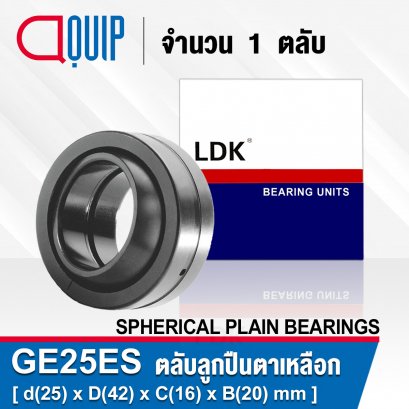

GE25ES-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE25ES สำหรับเพลาขนาด 25 มม.
Sold 0 items
GE20ES-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE20ES สำหรับเพลาขนาด 20 มม.
Sold 0 items
GE20ES-SBC
ตลับลูกปืนตาเหลือก เบอร์ GE20ES สำหรับเพลาขนาด 20 มม.
Sold 0 items
GE17ES-2RS-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE17ES-2RS มีซีลกันฝุ่น 2 ข้าง สำหรับเพลาขนาด 17 มม.
Sold 0 items
GE17ES-SBC
ตลับลูกปืนตาเหลือก เบอร์ GE17ES สำหรับเพลาขนาด 17 มม.
Sold 0 items

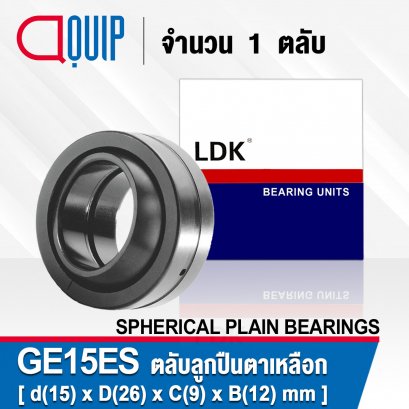

GE15ES-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE15ES สำหรับเพลาขนาด 15 มม.
Sold 0 items

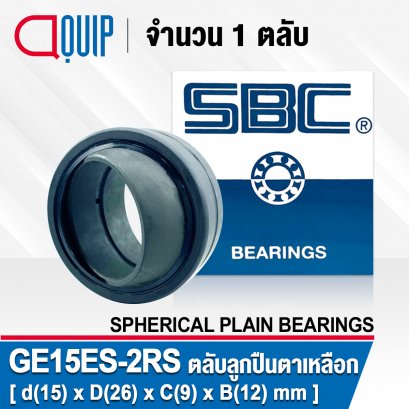

GE15ES-2RS-SBC
ตลับลูกปืนตาเหลือก เบอร์ GE15ES-2RS มีซีลกันฝุ่น 2 ข้าง สำหรับเพลาขนาด 15 มม.
Sold 0 items

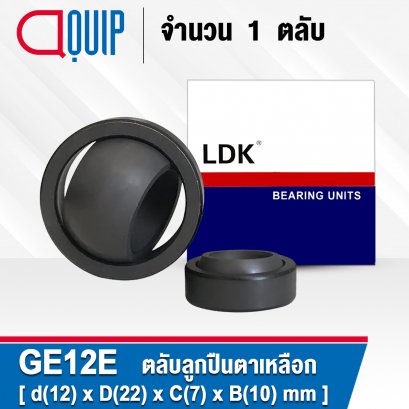

GE12E-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE12E สำหรับเพลาขนาด 12 มม.
Sold 0 items

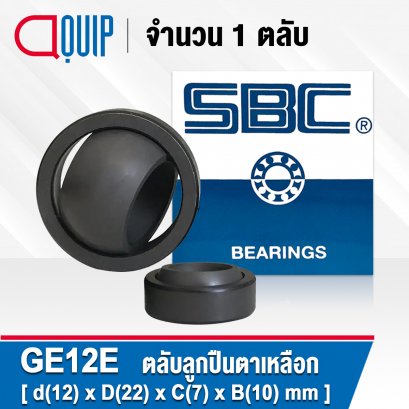

GE12E-SBC
ตลับลูกปืนตาเหลือก เบอร์ GE12E สำหรับเพลาขนาด 12 มม.
Sold 0 items

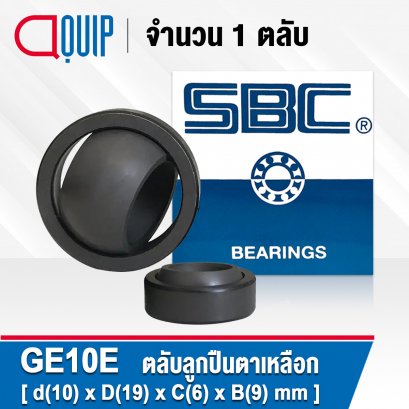

GE10E-SBC
ตลับลูกปืนตาเหลือก เบอร์ GE10E สำหรับเพลาขนาด 10 มม.
Sold 0 items

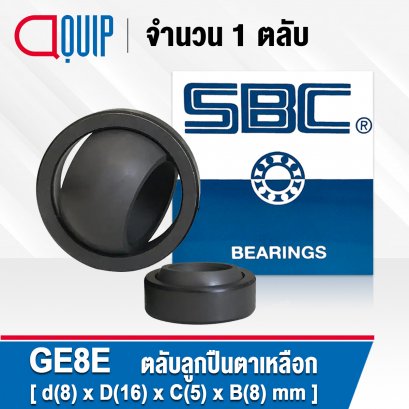

GE8E-SBC
ตลับลูกปืนตาเหลือก เบอร์ GE8E สำหรับเพลาขนาด 8 มม.
Sold 0 items

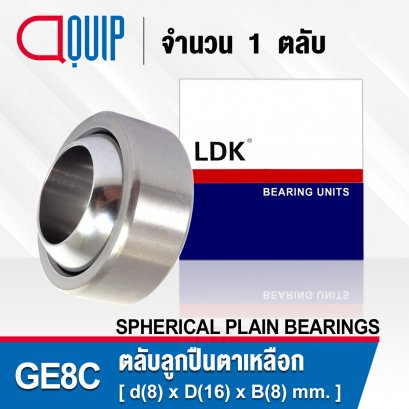

GE8C-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE8C สำหรับเพลาขนาด 8 มม.
Sold 0 items

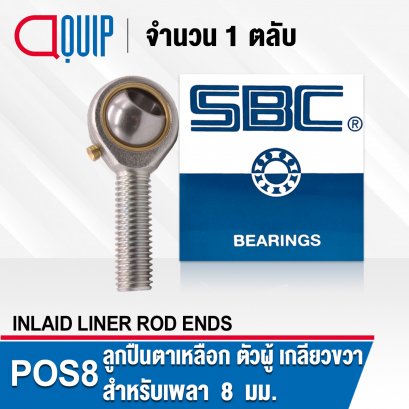

POS8-SBC
ลูกหมากคันชัก / ลูกปืนตาเหลือก ตัวผู้ เกลียวขวา เบอร์ SPOS5 สำหรับเพลา 8 มม.
Sold 0 items
SPOS8-LDK
ลูกหมากคันชัก / ลูกปืนตาเหลือก สแตนเลส ตัวผู้ เกลียวขวา เบอร์ SPOS5 สำหรับเพลา 8 มม.
Sold 0 items
GE40ES-LDK
ตลับลูกปืนตาเหลือก เบอร์ GE40ES สำหรับเพลาขนาด 40 มม.
Sold 0 items
SPHS6L-LDK
ลูกหมากคันชัก / ลูกปืนตาเหลือก สแตนเลส ตัวเมีย เกลียวซ้าย M6x1 mm.
Sold 0 items
SPHS6-LDK
ลูกหมากคันชัก / ลูกปืนตาเหลือก สแตนเลส ตัวเมีย เกลียวขวา M6x1 mm.
Sold 0 items
